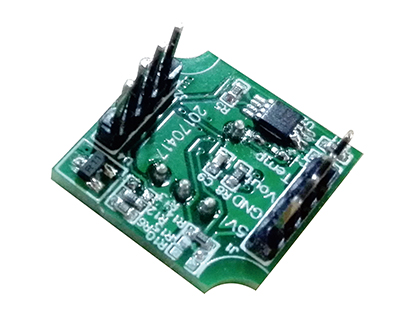

气体检测模块 │Easy Board│ES1│ES4│EC4
专为仪表厂商定制研发，省去传感器信号电路设计复杂环接，简单易用
1）小体积，直插式排针连接方式
2）标准电压输出，2.4~5V供电
3）适配ES4/EC4/ES1系列电化学气体传感器
4）产品尺寸：22*18*12mm

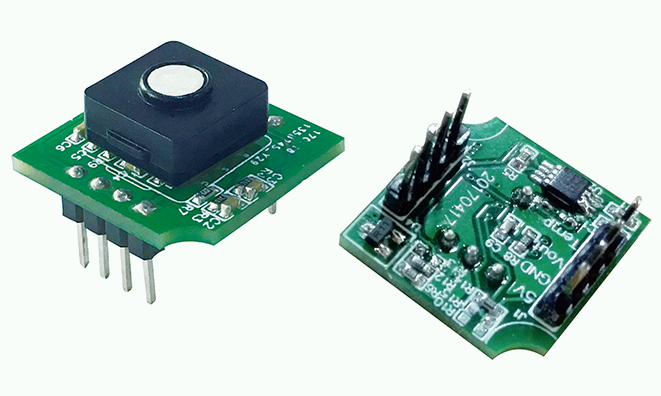

IQ-TB100
固态聚合物气体检测模块
适配传感器：ES1系列固态聚合物气体传感器
气体输出信号：0.02-4.8V DC
温度输出信号：0.1~1.75V DC @ -40~125℃
工作电压：4.5~5.5V DC
尺寸：22*22*20mm（含ES1传感器

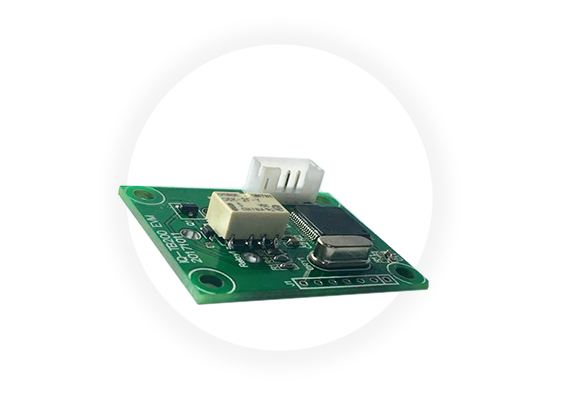

适配传感器：ES4、EC4系列传感器
输出信号：0.4-2V和TTL数字输出
工作电压：4.5~5.5V DC
尺寸：35*45*15mm（不含传感器）
无显示

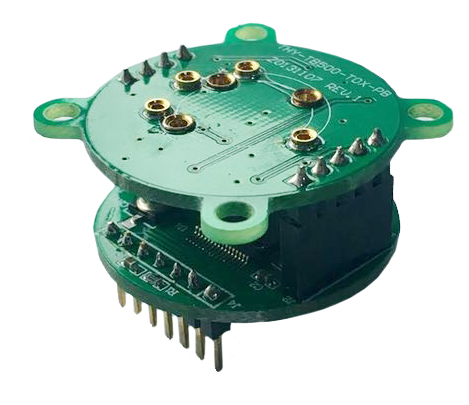

适配4系列或7系列电化学传感器
一键校准
LED 灯状态指示
0.4－2V输出以及四线TTL接口
|
产品订货号 |
检测气体 |
适配传感器 |
量程 |
分辨率 |
|
IQ-TB100-01A |
挥发性有机物 |
01-ES1-AG1-200-01 |
200 ppm |
0.1ppm |
|
IQ-TB100-01B |
挥发性有机物 |
01-ES1-AG1-1000-01 |
1000 ppm |
0.1ppm |
|
IQ-TB100-01C |
挥发性有机物 |
01-ES1-AG1-2000-01 |
2000 ppm |
0.1ppm |
|
IQ-TB100-02A |
一氧化碳 |
01-ES1-CO-100-01 |
100 ppm |
0.1ppm |
|
IQ-TB100-02B |
一氧化碳 |
01-ES1-CO-1000-01 |
1000 ppm |
0.1ppm |
|
IQ-TB100-02C |
一氧化碳 |
01-ES1-CO-10000-01 |
10000 ppm |
1ppm |
|
IQ-TB100-03A |
氢气 |
01-ES1-H2-1000-01 |
1000 ppm |
0.1ppm |
|
IQ-TB100-03B |
氢气 |
01-ES1-H2-20000-01 |
20000 ppm |
1ppm |
|
IQ-TB100-04A |
硫化氢 |
01-ES1-H2S-100-01 |
100 ppm |
0.1ppm |
|
IQ-TB100-04B |
硫化氢 |
01-ES1-H2S-500-01 |
500 ppm |
0.1ppm |
|
IQ-TB100-04C |
硫化氢 |
01-ES1-H2S-5000-01 |
5000 ppm |
1ppm |
|
IQ-TB100-05A |
二氧化氮 |
01-ES1-NO2-50-01 |
50 ppm |
0.1ppm |
|
IQ-TB100-05B |
二氧化氮 |
01-ES1-NO2-100-01 |
100 ppm |
0.1ppm |
|
IQ-TB100-05C |
二氧化氮 |
01-ES1-NO2-1000-01 |
1000 ppm |
0.1ppm |
|
IQ-TB100-06A |
氧气 |
01-ES1-O2-25%-01 |
25 %vol |
0.1%vol |
